直接快速汽水混合加热器是一种蒸汽和水直接混合的换热设备，热能利用率可达到100%，广泛应用于采暖、淋浴、空调加热系统和采用蒸汽加热其他流体的工艺场合。

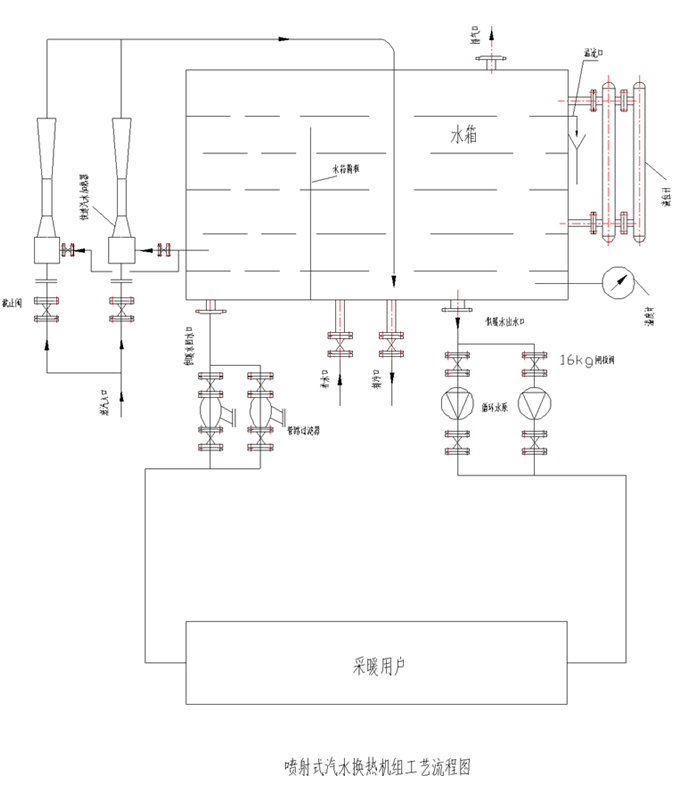

该设备工作原理是作为加热介质的工作蒸汽通过拉伐尔喷嘴以超音速喷出后在泵体内形成一定的真空，需要加热的介质在真空的作用下被抽吸入直接快速汽水混合加热器，在直接快速汽水混合加热器的文丘里管中蒸汽与被加热介质充分混合后减速加压后排出。
特点：
1、传热效率100%。
2、汽将热量传给水等被加热的介质的同时，也将压力传给了被加热介质，因此排出口具有一定压力，在一般工艺条件下，不需要配备水泵，节约运行费用。
3、设备体积小，结构紧凑，安装简单，节省安装空间。
4、工艺简单，设备一次性投资小，便于操作、控制，噪音低。
5、无转动部件，不需检修，使用寿命长。
|
技术参数表
|
额定
供热量
mw |
额定
蒸汽耗量
t/h |
额定
出水量
t/h |
进汽
管径
mm |
出水
管径
mm |
进水
管径
mm |
额定
采暖面积
万m2 |
型号 |
|
0.38 |
0.5 |
15 |
32 |
80 |
80 |
0.6 |
R-1 |
|
0.63 |
0.8 |
25 |
40 |
100 |
100 |
1 |
R-2 |
|
0.94 |
1.2 |
38 |
50 |
125 |
125 |
1.5 |
R-3 |
|
1.56 |
2 |
63 |
65 |
150 |
150 |
2.5 |
R-4 |
|
2.5 |
3.2 |
100 |
80 |
200 |
200 |
4 |
R-5 |
|
3.8 |
4.6 |
150 |
100 |
250 |
250 |
6 |
R-6 |
 |
|
