新型换代SP型水喷射真空泵

大抽速低位整机ZSL型水喷射真空泵是我公司宋义教授在70年代发明创造的，1980年曾获吉林省科委新产品奖，1984年、1986年获辽宁省机械工业厅科技进步奖，研制完成60、100、200、300、400、500、600、700、800型。1994年曾为东北制药总厂万吨VC工程配套设计完成了1600型和2000型。曾经创办了多个真空设备厂并培养出一批人才，使我公司成为全国开发和研究喷射真空技术产品的重要基地。2001年又在原有基础上精心设计研制出新型换代SP型系列水喷射真空泵，在原有动力不变的前提下，加大了抽气量，提高了真空度，性能更加稳定和先进，有单机立式、单机卧式、双机立式、双机卧式、特大抽速DSP型和FSP防腐型。极限压强2.7KPa，抽速20～4000³/h。
主要特点：
构造简单，维修量小(维修费用低)，使用寿命长，技术可靠，真空度稳定(不随使用时间长，维修次数多，而降低真空度)使用方便(不用地脚和基础，放置平地上即可)；可直接抽吸一些腐蚀性气体，易燃、易爆气体，各种液体及散粒状介质等；可做真空结晶、浓缩、干燥、蒸发、脱水、过滤、真空输送物料、化学吸收、除气、供氧、大型水泵引水用，也可应用于环保吸收尾气和粉尘，改变环境污染和劳动条件。应用于化工、制药、油脂、轻工、橡胶、纺织、制砖、制糖、制盐、造纸、食品、陶瓷、冶金、石油、环保、矿山选厂等。

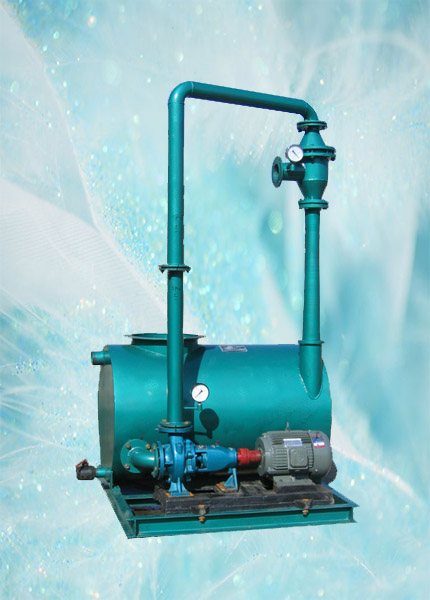

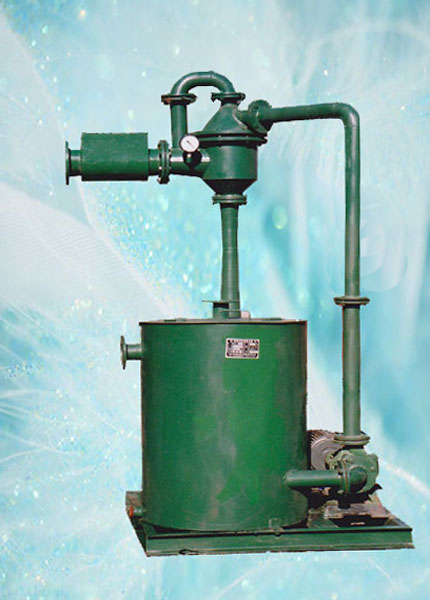

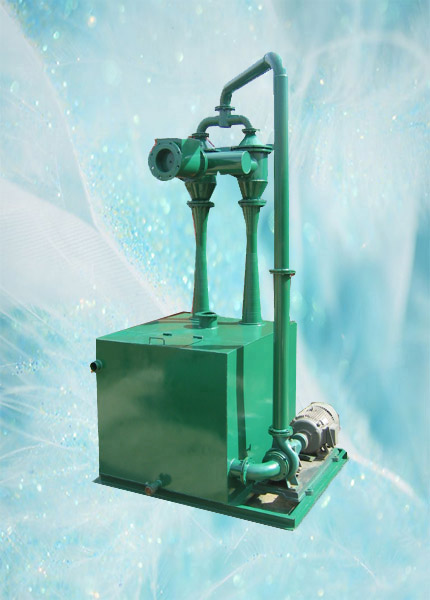

单机立式水喷射真空泵	特大抽速水喷射真空泵	双机立式水喷射真空泵	单机卧式水喷射真空泵

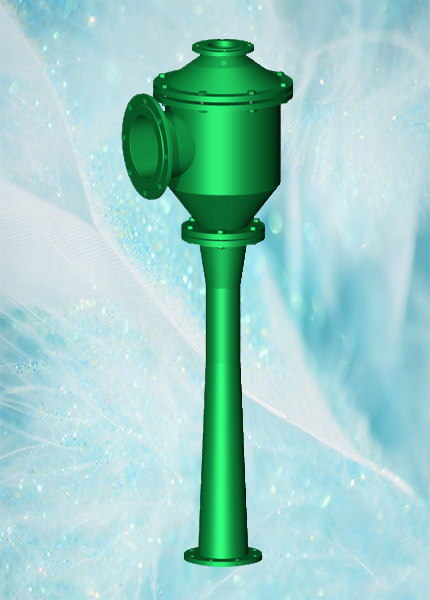

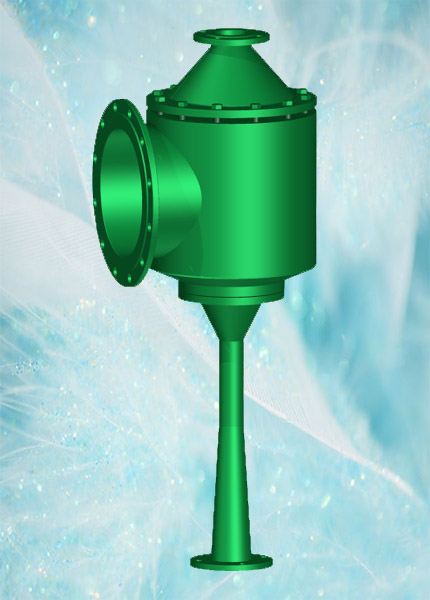

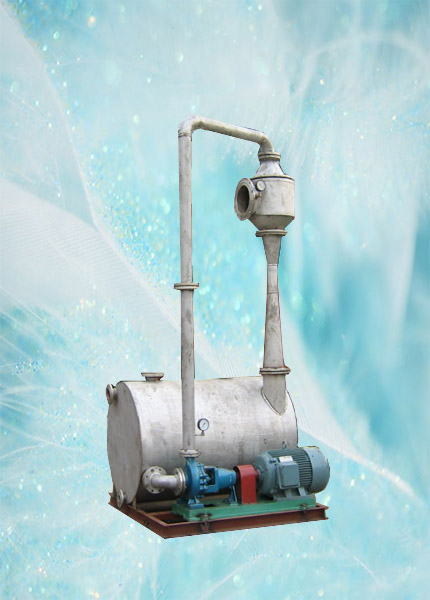

不锈钢水喷射冷凝真空泵	双机卧式水喷射真空泵	RSP型冷凝喷射器	SP型水喷射器

SP(FSP)型水喷射真空泵

新型换代专利新产品（有SP普通型和FSP防腐型，立式和卧式多种型式）专利号：ZL98.2.38016.X

一、概述：

由宋义同志研制创造的低位整机大抽气量的ZSL系列射流真空泵已投放市场30多年，应用于三十几个行业，二十多个领域。特别是在制药、化工、制砖、油脂等行业代替水环式真空泵，机械式真空泵，有其不可比拟的优点，在用户中享有很高的信誉。在原来ZSL系列射流真空泵的基础上，又精心设计研制出换代新产品SP型系列水喷射真空泵和FSP型防腐蚀水喷射真空泵，加大了抽气量，性能更加稳定和先进，又将水喷射真空泵向前推进一步。主要特点：构造简单，维修量小（维修费用低），使用寿命长，技术可靠，真空度稳定（不随使用时间长，维修次数多，而降低真空度）使用方便（不用地脚和基础，放地平地上即可）；可直接抽吸一些腐蚀性气体，易燃、易爆气体，各种液体及散粒状介质等；可做真空结晶、浓缩、干燥、蒸发、蒸馏、脱水、过滤、真空输送物料、化学吸收、除气、供氧、大型水泵引水用，也可应用于环保吸收尾气和粉尘，改变环境污染和劳动条件。应用于化工、制药、油脂、轻工、橡胶、纺织、制砖、制糖、制盐、造纸、食品、陶瓷、冶金、石油、环保、矿山选厂等。

二、应用SP（FSP）型水喷射真空泵替代进口水环真空泵和W机械式真空泵

往复真空泵的活塞是运转部件，因此活塞的磨损是避免不了的，随着检修次数的增加工作真空度将不断下降，直至满足不了生产的要求。它的工作噪音大，耗油量大，故障率高，一般都需要开一台备用一台，这无形中增加了设备投资与运行费用。另外如果用它抽吸水蒸汽等气体，将使润滑油乳化，因此只能应用在抽吸不凝性（空气类）气体，也不能抽吸带有颗粒状的介质。水环真空泵虽然可以直接抽吸水蒸汽等可凝性气体，但是它的工作真空度低、不能抽吸带有颗粒状的介质、也不易做防腐蚀处理。水喷射真空泵可以直接抽吸水蒸汽等可凝性气体和带有颗粒状的介质，腐蚀性介质。水喷射真空泵以其节水、节电、节油、结构简单、操作方便、无运转部件维修量小等优点替代进口水环真空泵和机械式真空泵越来越广泛的应用在各行业中。

三、FSP防腐型水喷射真空泵耐腐蚀性能：

水喷射真空泵是靠具有一定压力的流体喷射做功引射被抽介质达到抽吸真空的目的。无运动部件，因此很容易用防腐材质制做。我公司研究生产制造的FSP系列防腐型射流真空泵主要材质有碳钢衬氟塑料型、不锈钢型、玻璃钢型、聚乙烯型、聚丙烯型等。用户可根据不同介质、温度、浓度、工作压强、抽气量等技术参数选择使用。

介质	浓度⁰/₀	温度⁰C	浸泡时间	腐蚀量	介质	浓度⁰/₀	温度⁰C	浸泡时间	腐蚀量
硫酸	98	沸腾	96小时	试板在介质里浸泡后未见腐蚀现象	柠檬酸	20	沸腾	96小时	试板在介质里浸泡后未见腐蚀现象
盐酸	35	沸腾	96小时		草酸	20	沸腾	96小时
硝酸	50	沸腾	96小时		氢氟酸	30	沸腾	96小时
磷酸	98	沸腾	96小时		烧碱	10	沸腾	96小时

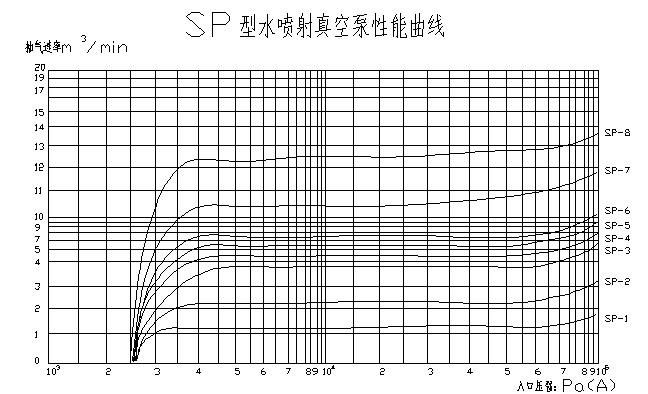

四、性能参数

SP型水喷射真空泵性能参数表

		SP——04型		SP——06型		SP——1型		SP——2型		SP——3型
kpa	mmhg	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h
4	30					2.4	51	3	76	6	126
5.3	40					3.6	57	3.8	60	7.2	114
6.6	50					4.5	56	5	64	8.4	106
8	60	2	20	2.5	27	7	74	7.5	79	11.3	119
14.6	110	2.9	17	3.6	21	7.8	45	8.7	50	16.8	97
21.3	160	4.6	18	5.8	23	13	53	17	67	26.5	105
28	210	6.3	19	7.7	24	17	51	22	65	34	102
34.6	260	8	20	10	25	22	53	27	66	43	105
41.3	310	10.5	22	13	26	29	59	34	69	50.5	103
48	360	12	21	15	27	34	59	39	68	65	114
54.6	410	14.5	23	18	28	38.5	60	46	70	84	126
61.3	460	16	22	19	27	46	63	54	75	114	157
68	510	19	24	22	27	55	69	65	80	139	173
74.6	560	23	26	25	29	67	76	77	87	168	190
81.3	610	28	29	33	34	79	82	91	95	198	206
88	660	36	35	42	40	103	99	115	110	253	242
94.6	710	48	43	72	65	115	103	180	161	336	300
100	760	58	48	84	70	132	110	240	200	396	330
配套电机kw		3		4		5.5		7.5		11
工作水温⁰C		25		25		25		25		25
		SP——4型		SP——5型		SP——6型		SP——7型		SP——8型
kpa	mmhg	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h	kg/h	m³/h
4	30	7.2	152	8	117	10	203	11	253	13	304
5.3	40	8.4	133	10	152	12	190	14	247	16	285
6.6	50	9.6	122	13	183	16	213	18	243	20	274
8	60	15	152	19	203	22	228	24	253	27	279
14.6	110	24	138	31	180	36	208	43	249	48	277
21.3	160	36	143	41	162	53	209	60	238	67	266
28	210	46	138	53	160	66	200	75	225	94	283
34.6	260	54	132	63	152	84	205	96	234	118	287
41.3	310	65	133	82	167	102	209	132	270	149	304
48	360	84	148	96	169	132	232	178	312	184	339
54.6	410	110	170	132	204	162	250	203	314	216	334
61.3	460	114	198	156	215	198	273	252	347	276	380
68	510	163	203	204	253	240	298	324	402	348	432
74.6	560	190	215	240	272	312	353	360	407	408	462
81.3	610	240	250	300	312	384	398	432	449	504	523
88	660	324	310	456	438	504	484	540	519	600	576
94.6	710	372	332	564	503	648	578	732	653	810	728
100	760	480	400	624	520	720	600	840	700	960	800
配套电机kw		15		18.5		22		30		37
工作水温⁰C		25		25		25		25		25

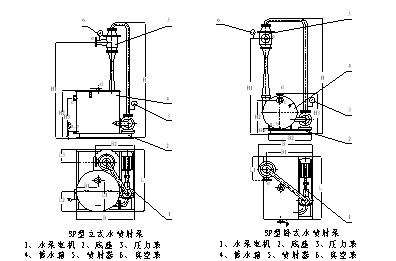

五、外形尺寸：

SP型（立式）水喷射真空泵尺寸表

型号	外形尺寸											管径
型号	H	H₁	H₂	H₃	L	L₁	L₂	L₃	B	B₁	B₂	a	b	c	d	e
SP-04	2200	1700	1000	830	1000	500	300	200	1130	300	1050	50	25	80	80	50
SP-06	2200	1700	1000	830	1000	500	300	200	1130	300	1050	50	25	80	80	50
SP-1	2430	2030	1160	980	1200	600	400	200	1230	400	1250	50	25	80	100	70
SP-2	2430	2030	1160	980	1200	600	400	200	1230	400	1250	50	25	80	100	70
SP-3	2860	2450	1160	980	1200	600	400	200	1300	400	1350	50	25	80	100	80
SP-4	2730	2330	1160	980	1200	600	400	200	1300	400	1350	50	25	80	100	80
SP-5	2860	2450	1160	980	1200	650	450	300	1400	450	1450	50	25	80	100	100
SP-6	3200	2800	1160	980	1300	650	450	300	1500	450	1550	50	25	80	100	100
SP-7	3200	2800	1260	1080	1300	700	500	350	1500	500	1550	50	25	80	100	125
SP-8	3400	2900	1260	1080	1400	700	500	350	1500	500	1550	50	25	80	100	125

SP型（卧式）水喷射真空泵尺寸表

型号	外形尺寸										管径
型号	H	H₁	H₂	H₃	L	L₁	B	B₁	B₂	Ø	a	b	c	d	e
SP-04	1900	1400	700	900	1000	500	1050	900	900	650	50	25	80	80	50
SP-06	1900	1400	700	900	1000	500	1050	900	900	650	50	25	80	80	50
SP-1	2130	1730	800	980	1100	530	1250	1150	1150	800	50	25	80	100	70
SP-2	2130	1730	800	980	1100	530	1250	1150	1150	800	50	25	80	100	70
SP-3	2560	2150	800	980	1100	580	1350	1250	1250	800	50	25	80	100	80
SP-4	2430	2030	800	980	1100	580	1350	1250	1250	800	50	25	80	100	80
SP-5	2560	2150	900	1080	1300	630	1450	1350	1350	900	50	25	80	100	100
SP-6	2560	2150	900	1080	1300	630	1450	1350	1350	900	50	25	80	100	100
SP-7	3140	2600	950	1130	1300	680	1450	1350	1350	1000	50	25	80	100	125
SP-8	3140	2600	950	1130	1300	680	1450	1350	1350	1000	50	25	80	100	125

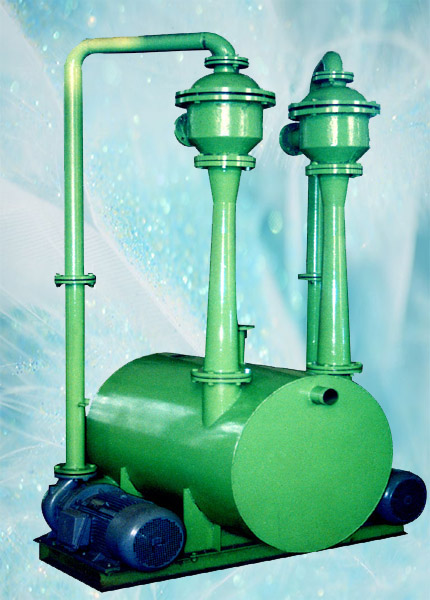

SP型双机水喷射真空泵

SP型双机（立式）水喷射真空泵外形尺寸表

型号	外形尺寸								管径
型号	H	H₁	H₂	H₃	L	L₁	B	B₁	a	b	c	d	e
SP-1	2430	2030	1160	980	1200	800	2100	600	50	25	80	100	70
SP-2	2430	2030	1160	980	1200	800	2100	600	50	25	80	100	70
SP-3	2860	2450	1160	980	1200	900	2500	600	50	25	80	100	80
SP-4	2730	2330	1160	980	1200	900	2500	600	50	25	80	100	80
SP-5	2860	2450	1160	980	1300	950	2500	650	50	25	80	100	100
SP-6	3200	2800	1160	980	1300	950	2500	650	50	25	80	100	100
SP-7	3200	2800	1260	1080	1400	1000	2500	700	50	25	80	100	125
SP-8	3400	2900	1260	1080	1400	1000	2500	700	50	25	80	100	125

SP型双机（卧式）水喷射真空泵外形尺寸表

型号	外形尺寸									管径
型号	H	H₁	H₂	H₃	L	L₁	B	B₁	Ø	a	b	c	d	e
SP-1	2130	1730	800	980	1100	530	2100	600	800	50	25	80	100	70
SP-2	2130	1730	800	980	1100	530	2100	600	800	50	25	80	100	70
SP-3	2560	2150	800	980	1100	580	2500	600	800	50	25	80	100	80
SP-4	2430	2030	800	980	1100	580	2500	600	800	50	25	80	100	80
SP-5	2560	2150	900	1080	1300	630	2500	650	900	50	25	80	100	100
SP-6	2560	2150	900	1080	1300	630	2500	650	900	50	25	80	100	100
SP-7	3140	2600	950	1130	1300	680	2500	700	1000	50	25	80	100	125
SP-8	3140	2600	950	1130	1300	680	2500	700	1000	50	25	80	100	125

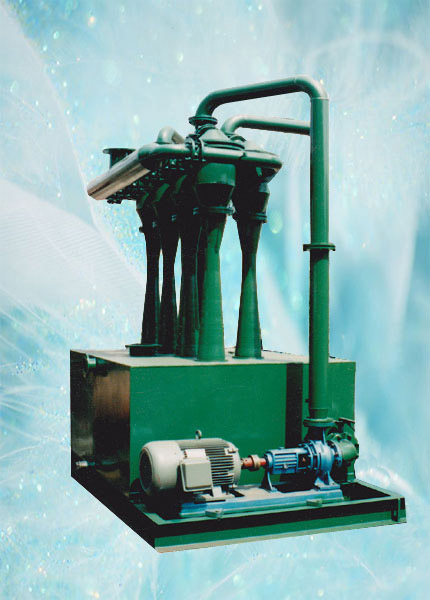

DSP型大抽速水喷射真空泵

新型换代专利新产品（最大抽气量可达4000m³/h适用于大型企业）专利号：ZL98.2.38015.L

一、概述：

水喷射真空泵与水环式，W机械式真空泵同属于粗真空获得设备，目前在国内外是一种新型换代节能的喷射真空设备。其技术性能指标已达到国内外先进水平，具有节水、节电、节油，耐腐蚀，使用寿命长，检修量小，维修费用低等优点。它结构简单紧凑，可靠稳定，用途广泛。产品已销售同内二十几个省市，三十几个行业，并出口东南亚、南非等国家。有很多国家级和省级设计院、研究所在设计选型中采用了水喷射真空泵。在许多厂家应用收到了很好的节能效果和显著的经济效益。在广大用户中享有很高的信誉。“大抽速水喷射真空泵”是人们一直研究和攻关的课题。我们在原SP型水喷射真空泵基础上重新设计和调整了结构，它的研制成功并成为产品，不但填补了国内外空白，而且大大的扩大了水喷射真空泵的应用范围和应用领域。已在东北制药总厂VC公司、七公司、黄连素公司、氯霉素公司，沈阳故宫制药厂，南京华农集团，华润集团黄龙食品工业有限公司及等许多得到很好的应用。

二、用途及特点：

主要特点：构造简单，技术可靠，使用方便，维修简便，不用地脚和基础，放置平地上即可使用。显著特点是节水、节电、节油、耐腐蚀、维修费用低、使用寿命长、真空度稳定、整机低位，有W机械真空泵、水环真空泵不可比拟的优点，可取代机械式真空泵和进口水环真空泵。在抽真空同时，又具有冷凝、吸尘、吸收、排气、强化反应等作用。可做真空输送物料、真空蒸发、真空脱水、真空结晶、真空浓缩、真空干燥、化学吸收、矿山选厂真空吸滤等。应用于冶金、炼焦、选矿、石油、化工、制药、制糖、制盐、造纸、轻工、化纤、纺织、陶瓷、食品等行业。

三、主要技术参数：

DSP大抽速低位组合水喷射真空泵技术参数

型号	极限真空（KPa）	抽气速率（m³/h）	工作水温（⁰C）	配套电机（KW）
DSP——1000	3.3	1000	25	30
DSP——1400	3.3	1400	25	37
DSP——2000	3.3	2000	25	75
DSP——4000	3.3	4000	25	155

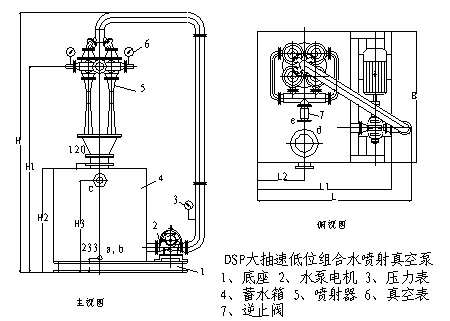

四、外形尺寸、

大抽速低位组合水喷射真空泵外形尺寸表

型号	外形尺寸								管径
型号	H	H₁	H₂	H₃	L	L₁	L₂	B	a	b	c	d	e
DSP-1000	3360	3050	1376	1176	1800	1600	500	1810	50	50	100	200	200
DSP-1400	3410	3050	1376	1176	1800	1600	500	1810	50	50	100	200	200
DSP-2000	5880	4380	2300	2000	2750	2250	850	2320	50	50	100	200	200
DSP-4000	6200	4520	2500	2200	3200	2900	1100	2550	50	50	100	200	400

DSP
